Dokładne pomiary mas materiałowych — zwałowisk, kruszyw, silosów czy zwałów przemysłowych — to dziś standard w budownictwie, górnictwie i gospodarce odpadami. Dzięki dronom pomiary te można wykonywać szybciej, bezpieczniej i z precyzją porównywalną do tradycyjnych metod, a wyniki łatwo zintegrować z systemami GIS i narzędziami analitycznymi.
W tym wpisie omawiamy sprawdzony workflow pomiaru zwałowisk z wykorzystaniem dronów DJI oraz oprogramowania DJI Terra — plus praktyczne wskazówki, na co zwrócić uwagę, by wyniki były rzetelne i użyteczne.
1. Dlaczego warto mierzyć zwałowiska dronem?
Pomiary lotnicze:
-
skracają czas inwentaryzacji (z dni/godzin do pojedynczych misji),
-
ograniczają ryzyko pracy ludzi w niebezpiecznych strefach,
-
dostarczają cyfrowych, łatwych do analizowania danych (ortofotomapy, chmury punktów, modele 3D).
Szczególnie przy powtarzalnych pomiarach (np. kontrola zużycia materiału co tydzień/miesiąc) dron + przetwarzanie fotogrametryczne umożliwiają analizę zmian objętościowych z wysoką częstotliwością i spójną dokładnością.
2. Dobór sprzętu — co ma największe znaczenie?
Dla jakości pomiarów kluczowe są dwa czynniki: jakość obrazów (sensor, mechaniczna migawka, optyka) oraz dokładność lokalizacji (GNSS/RTK lub GCP).
DJI rekomenduje urządzenia z dużym sensorem i mechaniczną migawką (np. drony klasy Enterprise lub sensory fotogrametryczne), a tam, gdzie wymagana jest absolutnie najwyższa dokładność pomiarów, stosowanie RTK lub wyznaczonych punktów kontrolnych (GCP) jest niemal obowiązkiem — bez tego mapy mogą “przesuwać się” o kilka metrów, co zafałszuje obliczenia zmian objętości między nalotami.
W praktyce:
-
dla mniejszych, gęsto dokumentowanych obszarów popularny i opłacalny jest Mavic 3 Enterprise (lub podobne).
-
dla dużych terenów i najwyższej precyzji najlepszym rozwiązaniem jest platforma z wymiennym payloadem (np. Matrice + Zenmuse P1 / RTK)
SkyOps Bytom operuje platformami klasy enterprise (m.in. DJI Matrice 4E) oraz lekkimi dronami inspekcyjnymi (Mavic 4 Pro), co pozwala dobrać rozwiązanie do skali i wymagań projektu.

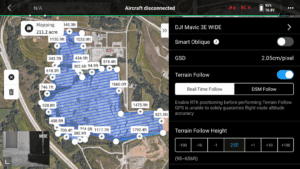

3. Planowanie misji — praktyczne wskazówki
Aby uzyskać powtarzalne i precyzyjne wyniki, podczas planowania misji zwróć uwagę na:
-
NADIR only — zdjęcia powinny być wykonywane prostopadle do powierzchni (bez obliquów), by ułatwić rekonstrukcję objętości.
-
Wysokość lotu — DJI sugeruje ok. 80m AGL jako rekomendowane wyjście dla pomiarów zwałowisk (równoważąc czas lotu i rozdzielczość). Wyższe loty obniżają rozdzielczość, niższe wydłużają czas misji.
-
Overlap (nakładanie) — rekomendowane wartości to ~70% sidelap i ~80% frontlap; zapewnia to dobrą pokrywalność obrazu i stabilność pomiaru.
-
Terrain follow / DSM — jeśli teren jest nierówny, użyj funkcji śledzenia terenu (Terrain Follow) lub zaimportuj DSM, by utrzymać stałą wysokość nad powierzchnią.
Dobre przygotowanie misji = mniej lotów korygujących i bardziej wiarygodne dane.
4. Przetwarzanie danych — DJI Terra i eksport wyników

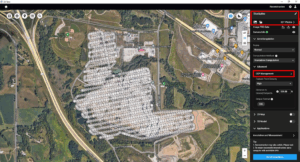

Po zebraniu zdjęć kolejnym etapem jest fotogrametryczne przetworzenie. DJI Terra oferuje komplet narzędzi do rekonstrukcji 2D/3D, zarządzania GCP/Checkpointami oraz pomiarów objętości (Cut/Fill). W DJI Terra:
-
tworzysz projekt, importujesz zdjęcia, oznaczasz GCP (jeśli były wykonane),
-
uruchamiasz rekonstrukcję (2D map / 3D map),
-

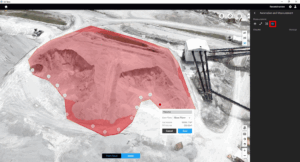

korzystasz z narzędzi pomiarowych (np. Volume Tool) wybierając odpowiednią Base Plane (Mean Plane vs Lowest Point) zależnie od kształtu zwałowiska.
Eksport wyników: TIFFy (ortofotomapy) oraz pliki chmury punktów (LAS) lub modele 3D — tak, aby dane mogły być zaimportowane do systemów klienta (Trimble, DroneDeploy, Propeller itp.).
Integracja z narzędziami trzecimi umożliwia zaawansowaną analizę trendów, kosztów i mas materiałowych w czasie.
5. Najczęściej popełniane błędy i jak ich unikać
-
brak RTK/GCP → przesunięte mapy i niedokładne porównania danych;
-
złe ustawienia overlapu/altitude → artefakty i luki w modelu;
-
wykonywanie oblique zamiast NADIR → błędy objętości;
-
brak kontroli warunków pogodowych i oświetlenia → zmienne ekspozycje utrudniają rekonstrukcję.
Rozwiązanie: rzetelne planowanie, kontrola jakości na miejscu (checkpoints) i standaryzacja procedur przy każdej inwentaryzacji.
6. Dlaczego warto zlecić to SkyOps Bytom?
SkyOps Bytom oferuje pełen zakres usług związanych z pomiarem zwałowisk:
-
planowanie i wykonanie misji dopasowane do wymagań klienta,
-
naloty fotogrametryczne pod ortofotomapy i modele 3D, z kontrolą GSD i GCP/RTK,
-
przetwarzanie danych w DJI Terra i eksport do formatów GIS-ready (TIFF, LAS, XLSX z listą anotacji i wynikami Cut/Fill),
-
integracja danych z oprogramowaniem klienta (możliwość dostosowania eksportu do Trimble, DroneDeploy, Propeller i innych),
-
szybkie i bezpieczne raporty z pomiarów oraz rekomendacje operacyjne.
Jeżeli zależy Ci na regularnym monitoringu magazynów materiałowych, optymalizacji zapasów lub rzetelnych rozliczeniach materiałowych — współpraca z doświadczonym zespołem operatorów i pilotów BSP redukuje ryzyko i daje wymierne oszczędności czasu i kosztów. ✉️🚁
